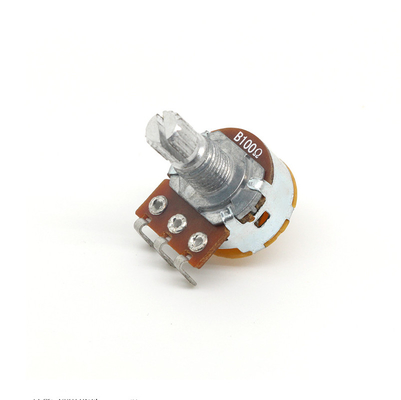

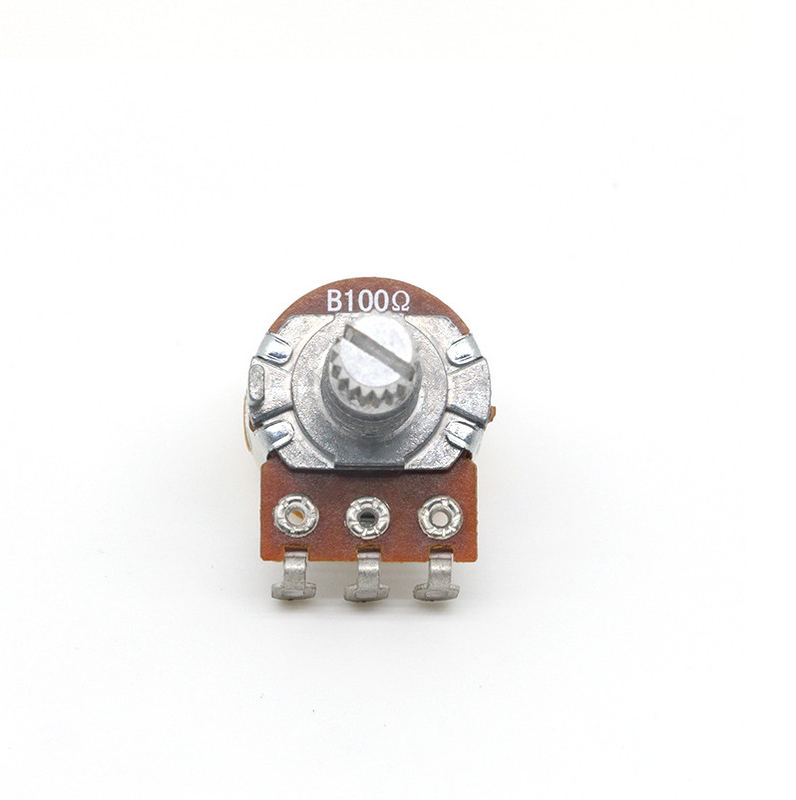

Descrição do produto

Prendendo o método

Para os pinos regulares dos potenciômetros (ou os resistores do ajustador, etc.) (por exemplo, um potenciômetro com 3 pinos), o valor da resistência das duas extremidades é fixado, e o valor da resistência do pino médio a um ou outro pino da extremidade é variável;

É equivalente a dividir o potenciômetro em dois resistores da série do pino médio, e o valor total da resistência de série é fixado;

Consequentemente, se é usado como um resistor variável do divisor de tensão, uma extremidade é conectada à tensão de entrada, a extremidade média é conectada à saída, e a extremidade restante é aterrada;

Se é usado como um resistor variável, uma extremidade está conectada à tensão de entrada, a extremidade média é conectada à saída, e o resto pode ser deixado a flutuação ou conectado à extremidade média.

bom ou julgamento mau

As exigências principais para o potenciômetro são: 1. O valor da resistência cumpre as exigências.② O contato entre o centro que desliza a extremidade e o corpo do resistor é bom, e a rotação é lisa. Para potenciômetros com interruptores, a peça do interruptor deve ser exata, segura e flexível. Consequentemente, o desempenho do potenciômetro deve ser verificado antes de usar.

(1) medida do valor da resistência: Primeiramente, de acordo com o valor da resistência do potenciômetro a ser medido, selecione a engrenagem apropriada da resistência do multímetro, meça o valor da resistência, isto é, o valor da resistência entre os dois fins da C.A., e compare-o com o valor nominal da resistência, para ver se os dois são consistentes. Gire o contato de deslizamento ao mesmo tempo, seu valor deve ser fixado. Se a resistência é infinita, o potenciômetro é danificado.

(2) então para medir o contato entre sua extremidade do centro e o corpo do resistor, isto é, o valor da resistência entre os dois fins de porque. O método é que a engrenagem do ohm do multímetro está na escala apropriada. Durante o processo da medida, gire lentamente o eixo e pague a atenção à leitura do multímetro. Em condições normais, as mudanças da leitura lisamente em um sentido. Falha má do contato.

(3) quando as corrediças da extremidade do centro à primeira extremidade ou à extremidade, o valor da resistência da extremidade do centro e da extremidade coincidente forem 0 sob circunstâncias ideais. Na medida real, haverá algum valor residual (geralmente segundo o valor nominal, geralmente menos do que 5Ω), está um fenômeno normal.

Especificação

Embalagem & entrega
